水箱溫度控制系統是以工控機為控制器，設計單閉環溫度控制系統，利用加熱管對水箱里的水進行加熱，并對水溫時行控制。本文呢，我們就重點為大家介紹工控機在水箱溫度控制系統中的應用。

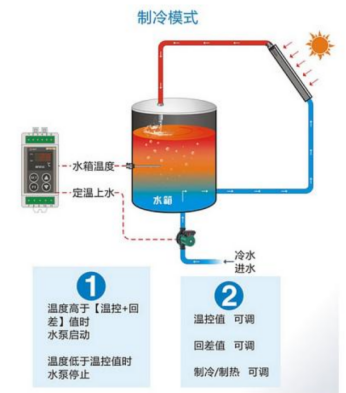

　　（水箱溫度控制系統）

　　我們先來了解一下整個水箱溫度控制系統的組成。

　　1）首先，通鉑熱電阻對溫度進行測量，將測量到的溫度傳到PLC中；

　　2）其次，PLC對采集到的溫度值與給定值進行比較，經過PID運算后，調節雙向晶閘管在設定周期內通斷時間的比例，改變加熱絲中電流大小及加熱時間，以完成對溫度的控制要求。

　　3）最后，使用組態王軟件，在自制水箱的硬件設備上設計了溫度控制系統。

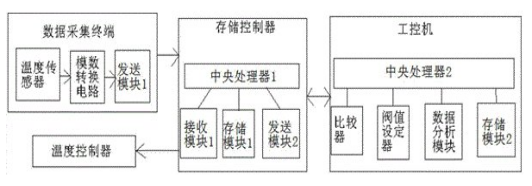

　?。üた貦C(jī)在水箱溫度控制系統的應用系統圖）

　　通過上圖我們可以清晰看到，整個系統架構還是相對簡單的，現場溫度經溫度傳感器采樣后變換為模擬電壓信號，經低通濾波濾掉干擾信號后送放大器，信號放大后送模/數轉換器轉換為數字信號送PLC, 模擬量輸出控制，將PLC中PID控制器輸出通過EM235 AO 輸出0-5V電壓，該0-5V電壓作為方案1中驅動模塊

　　的輸入信號，該模塊將接收的0-5V 可調電壓變換成0-24V可調電壓給電加熱絲，從而控制電加熱絲的加熱強度，從而實現溫度控制。

　　以上就是為大家介紹的關于工控機在水箱溫度控制系統中的應用，東田工控是一家專業從事工控機產品開發、服務的高新技術企業。產品主要面向工控機在科研、軍工、電力、工控、車載、通信、手持設備醫療器械、教學等領域的應用，同時我們提供系列產品及開發平臺、技術咨詢和服務，以及面向客戶定制完整的解決方案。
